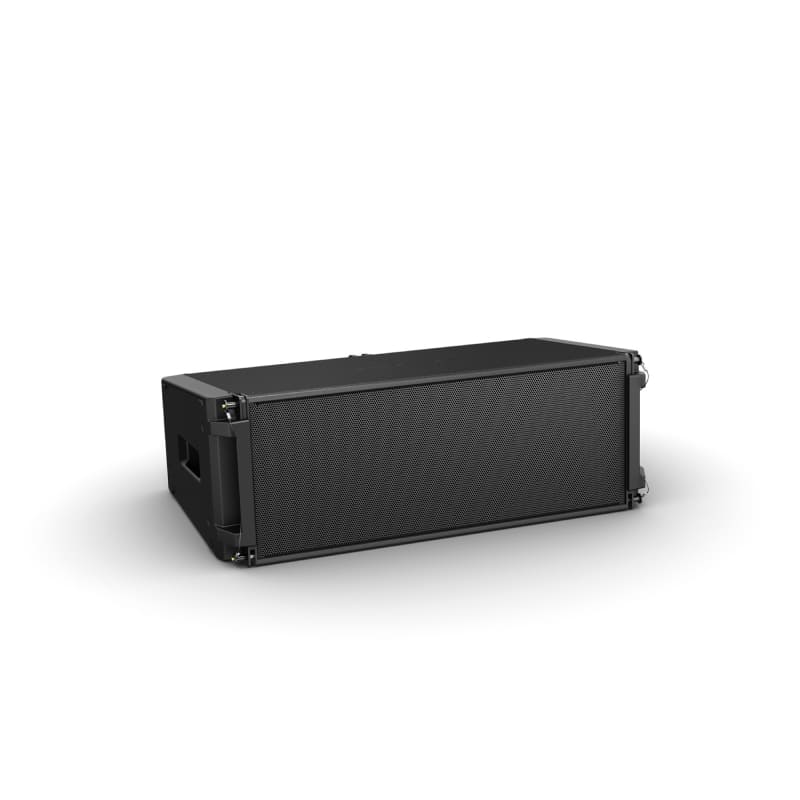

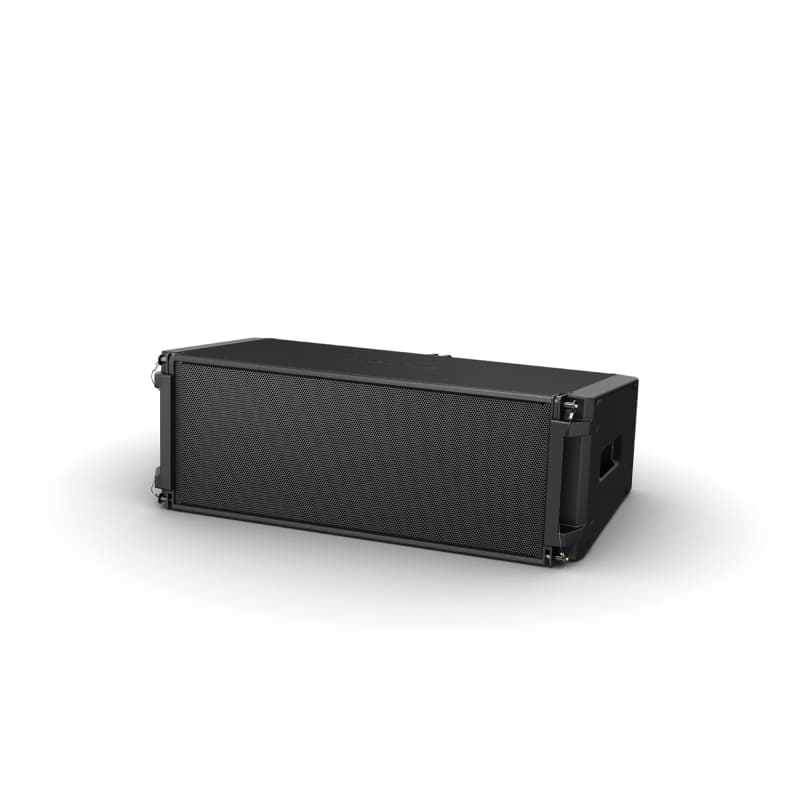

Los módulos de matriz de rango completo ShowMatch DeltaQ SM10 de Bose Professional brindan una cobertura vertical nominal de 10° con guías de ondas intercambiables en campo incluidas que ofrecen una opción de cobertura horizontal de 70° o 100°. Reemplace el panel de guía de ondas único para formar patrones asimétricos horizontales. El módulo de 2 vías requiere amplificadores de potencia externos (2 canales) y DSP para proporcionar una respuesta de rango completo de 59 a 18 000 Hz con una salida máxima de matriz de hasta 145 dB.
La tecnología DeltaQ es el diseño de matriz de próxima generación que permite que «Q» (directividad) varíe con cada módulo de la matriz para una cobertura más consistente en un amplio rango de frecuencia, peso y costo reducidos de la matriz y una claridad vocal excepcional. Las matrices pueden cubrir grandes ángulos verticales con menos cajas.

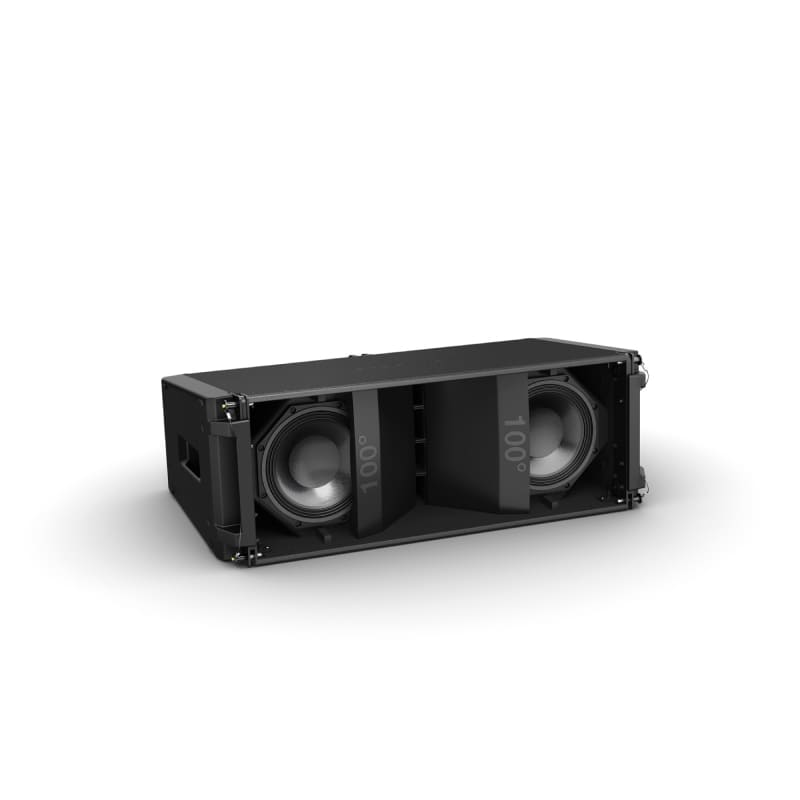

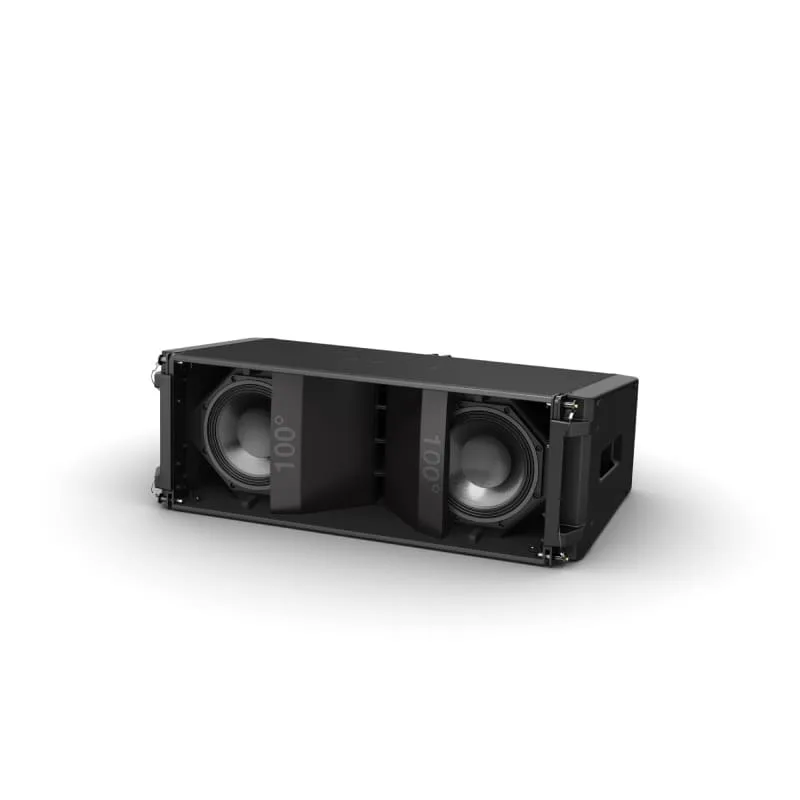

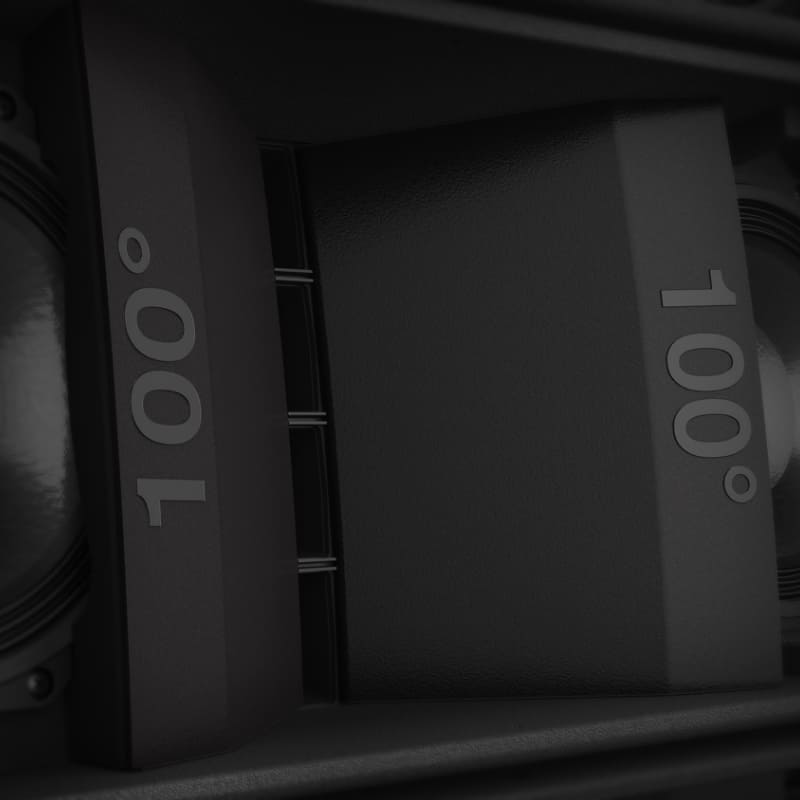

Guías de onda intercambiables: incluye guías de onda de 70° y 100° para ajustar la cobertura horizontal. El tamaño más grande de su clase proporciona un control de cobertura superior y claridad vocal. Cambie el panel único por patrones asimétricos.
Gabinete compacto y portátil: el diseño versátil permite instalaciones fijas y aplicaciones portátiles, desde pequeños clubes y lugares de culto hasta los centros de artes escénicas y producciones audiovisuales más grandes.
Nivel de salida de sonido del tour: 4 controladores de compresión Bose Professional EMB2S, mejorados con más salida HF, y 2 woofers de neodimio de alta potencia de 8 pulgadas que permiten una salida de matriz de hasta 145 dB SPL.

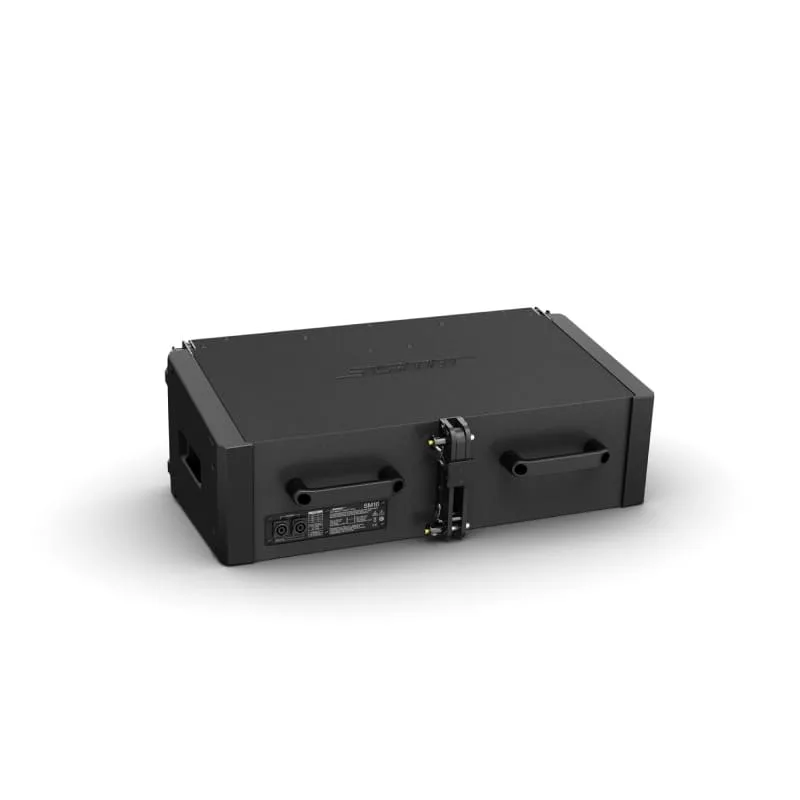

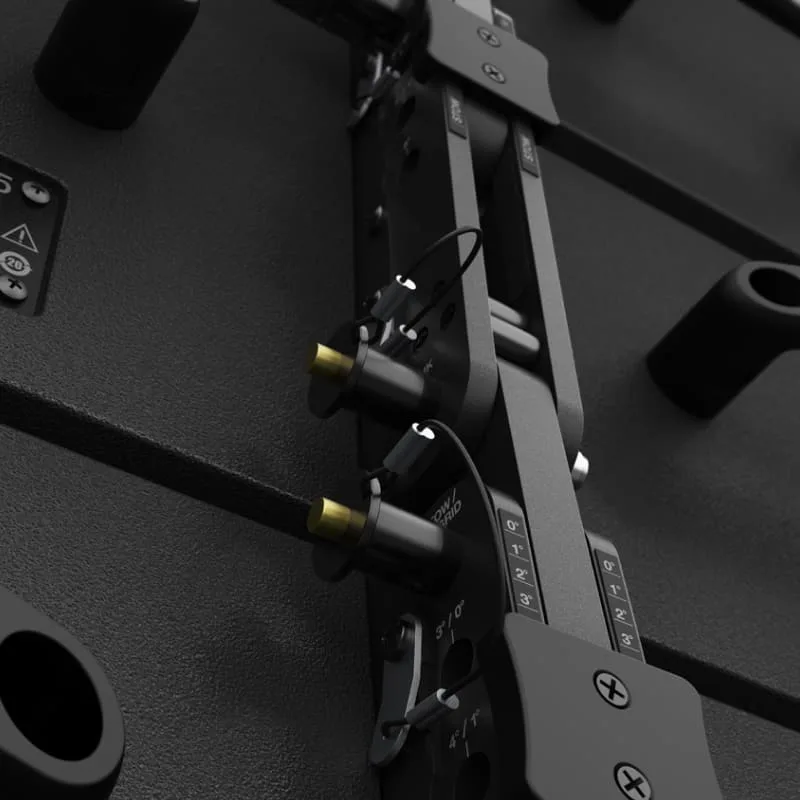

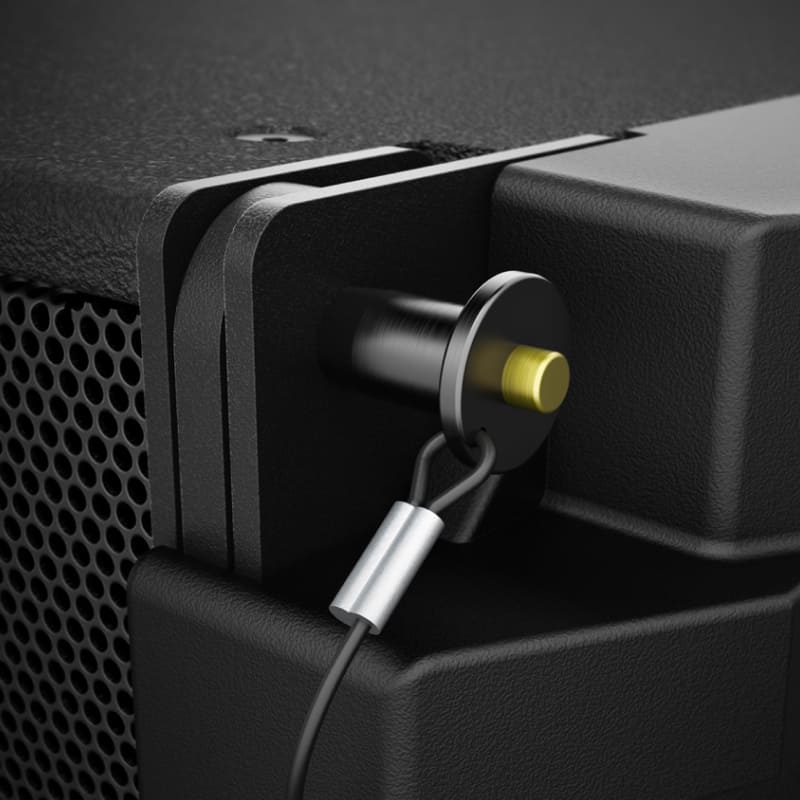

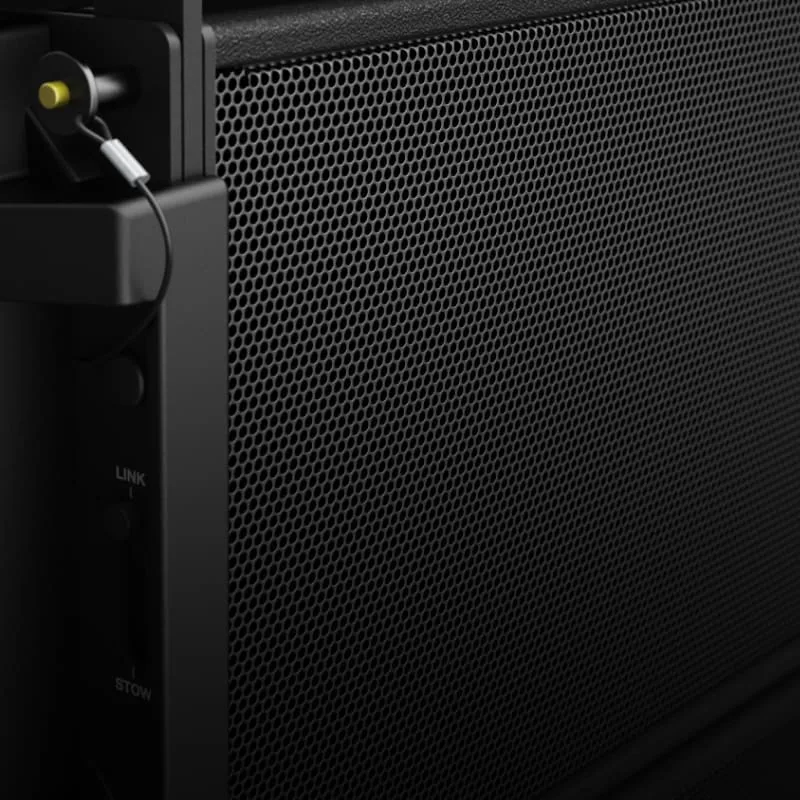

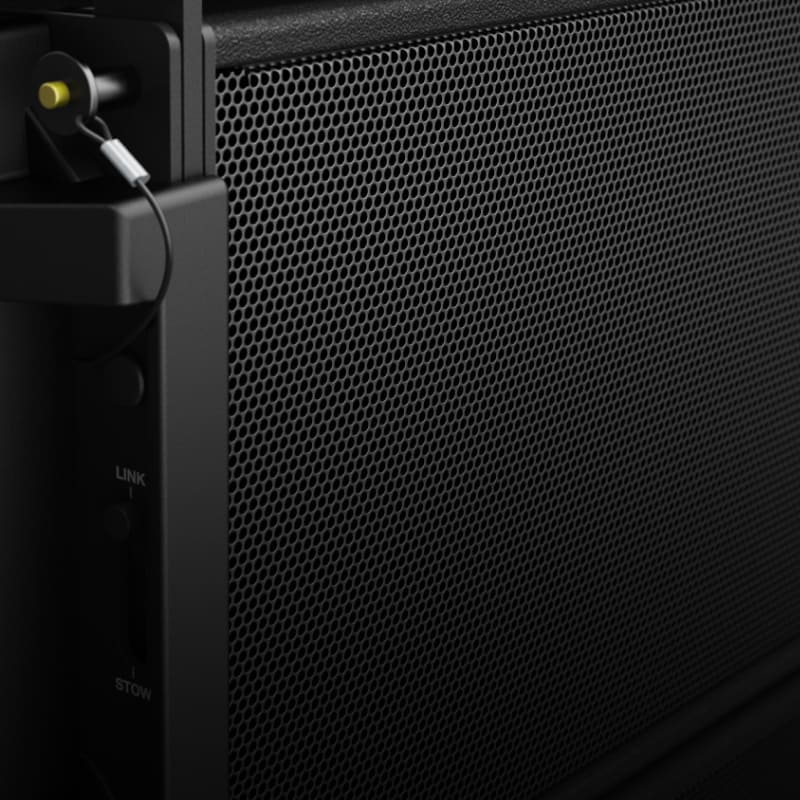

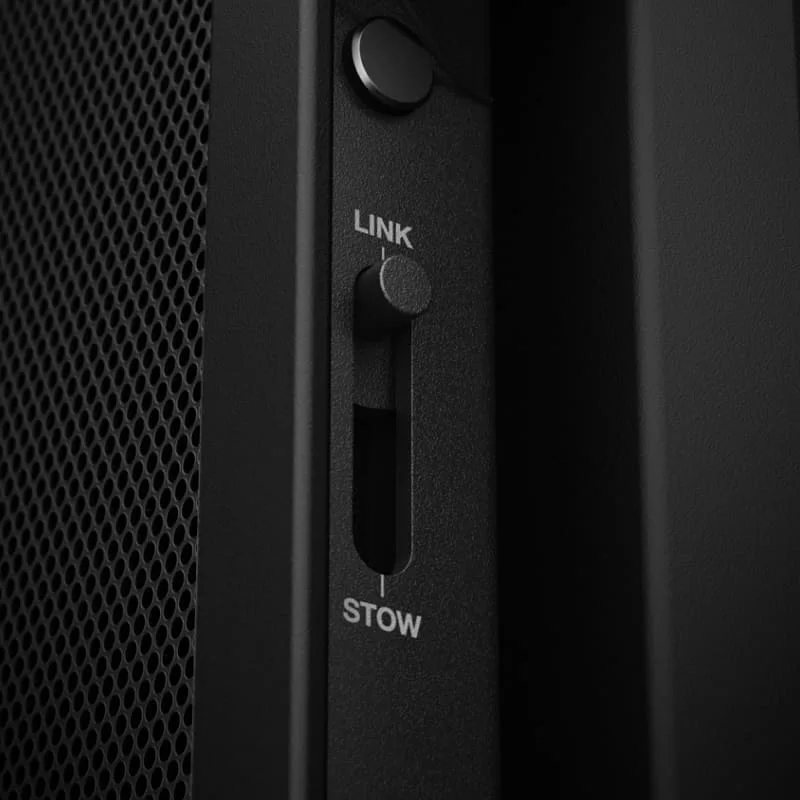

Montaje de “pin rápido” de 3 puntos: configuración rápida y sencilla con hasta 24 módulos de rango completo y un factor de seguridad de 10:1.

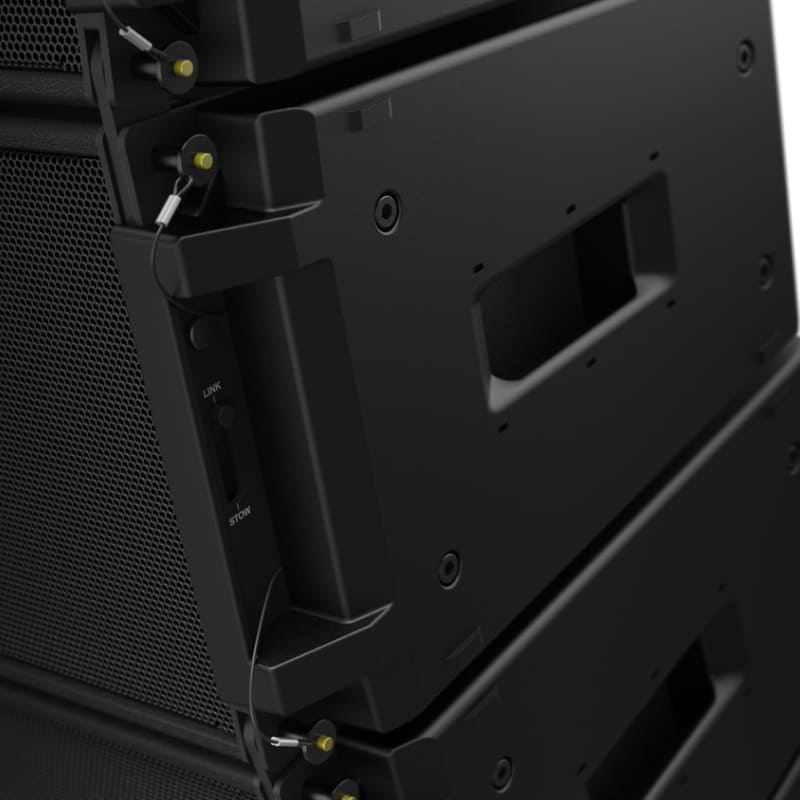

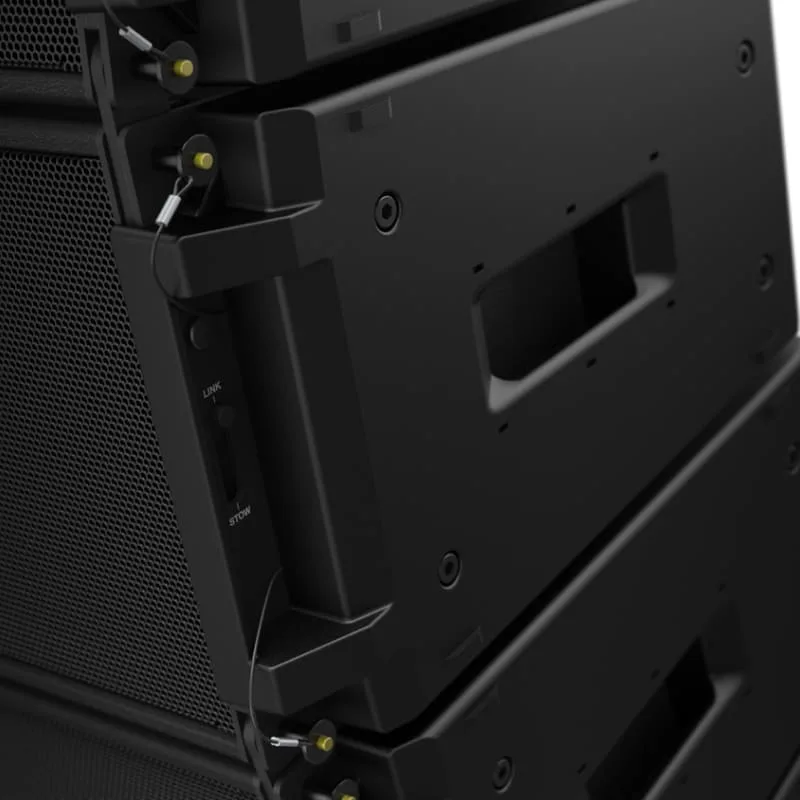

Manijas/protectores de aparejo laterales extraíbles: proporcionan protectores de aparejo y asideros para aplicaciones portátiles. Se retira fácilmente para instalaciones permanentes para un ancho reducido y una apariencia visual más limpia.
Imagen de las medidas del producto:
ShowMatch_SM10_Technical_Drawing
Nombre del producto: Showmatch SM10
Marca: Bose
Referencia: SM10
- Rendimiento de un módulo único:
- Respuesta en Frecuencia: (+ / -3 dB) (1) 69 – 16,000 Hz
- Rango en frecuencia: (-10 dB) 59 – 18,000 Hz
- Filtro de protección de paso alto recomendado: 70 Hz con mínimo 12-dB / filtro de octava.
- Patrón de Cobertura Nominal: 100° H x 10° V (incluye guías de onda para 70° H x 10° V)
- Crossover recomendado: 750 Hz (acústico; requiere cruce activo de 2-vías crossover en DSP).
- Manejo de potencia continua a largo plazo:
(Prueba de transductor AES): LF=600 W, HF=125 W
(Prueba de ciclo de vida extendido de Bose): LF=450 W, HF=100 W
2. Potencia continua, pico:
(Prueba de transductor AES): LF=2400 W, HF=500 W
(Prueba de ciclo de vida extendido de Bose): LF=1800 W, HF=400 W
3. Sensibilidad (SPL/ 1W @ 1 m):
(Prueba de transductor AES): LF=94 dB, HF=106 dB
(Prueba de ciclo de vida extendido de Bose): LF=94 dB, HF=106 dB
4. SPL máximo calculado @ 1 m:
(Prueba de transductor AES): LF=122 dB, HF=127 dB
(Prueba de ciclo de vida extendido de Bose): LF=121 dB, HF=126 dB
5. SPL máximo calculado @ 1 m, pico:
(Prueba de transductor AES): LF=128 dB, HF=133 dB
(Prueba de ciclo de vida extendido de Bose): LF=127 dB, HF=132 dB
- Transductores
- Baja frecuencia: 2 woofers Bose SM8 de neodimio de 8 pulgadas (bobina móvil de 3 pulgadas)
- Alta Frecuencia: 4 x driver de compresión de neodimio HF extendido Bose EMB2S (bobina móvil de 2 pulgadas)
- Impedancia Nominal: 8 ohms + 6 ohms (LF/HF)
- Montaje, apariencia y especificaciones de la carcasa:
- Material del recinto: Contrachapado de abedul báltico
- Acabado: Revestimiento de poliuretano en spray de dos componentes, negro
- rejilla: Acero perforado calibre 16 (1,5 mm), acabado con recubrimiento en polvo, negro

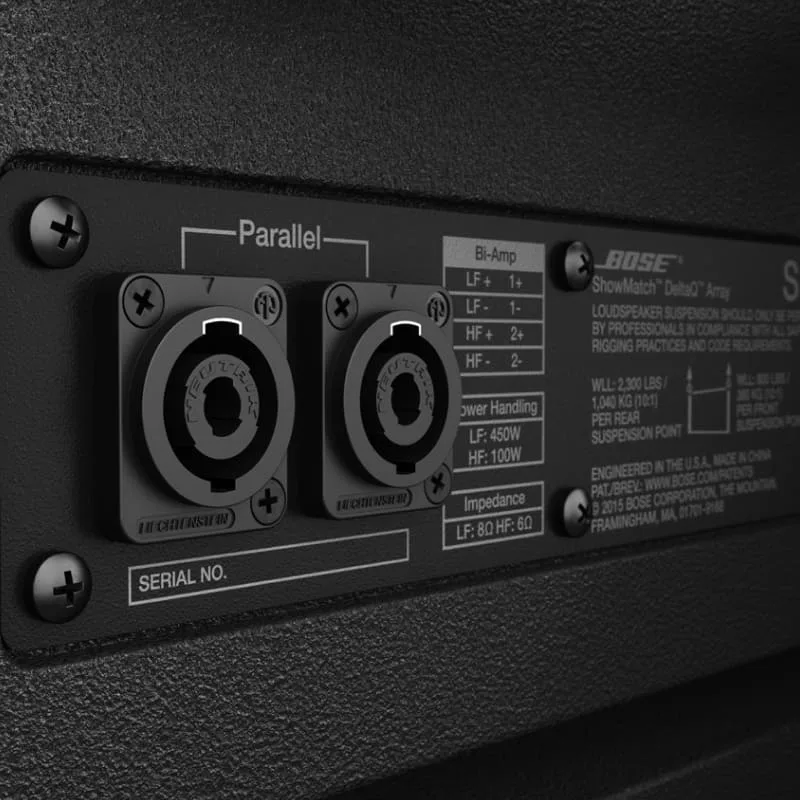

- Conectores: 2 x Neutrik® NL4 paralelos con cable
- Suspensión /Montaje: Aparejo de pasador rápido integrado de 3 puntos
- Dimensiones (H x W x D): 11.1” x31.2” x18.3” (282 x 793 x 465 mm) / W: 29.8” (757 mm) protecciones laterales retiradas
- Peso neto: 65.5 lbs (29.7 kg)
- Peso de envío: 75 lbs (34.0 kg)
- Certificaciones:
- Ambiental: IPx4
- Accesorios adicionales:
- Accesorios: marcos de montaje, barra de retroceso, guías de ondas, soporte de pila en el suelo, pasadores rápidos cortos
- Garantía:
- Garantía del fabricante: 2 años
- Posibilidad de obtener garantía extendida.
